도면 그리기

중심선 레이어 생성 - 선타입 load centerx2 - red color

offset해서 중심선 그리기



치수선 레이어 생성 - 선타입 실선 - 색상 7

Osnap 켜기



dimlinear로 치수 하나 쓰고 dimst  - modify - fit 에서 50정도로 키움

unit format - window desktop으로 해서 천 단위마다 컴마 찍힘



dimcontinue로 연속해서 치수 입력





외벽 그리기

외벽 레이어 생성 - 2번 색상



mlstyle

중심선 0을 기준으로 각 자리에 있는 선



ml(선 그리기)

ml - st - 아까 지정한 스타일 이름 400 enter - s (스케일 옵션) 1 - j(자리맞추기) z

선은 위에서 아래로 그림

잘못 그린 선은  stretch로 옮기면 됨





내벽 그리기

mlstyle 200

총 200이니까 하나는 100, 하나는 -100



mledit(멀티라인에딧으로 편집)

mledit - 코너 접합으로 외벽 닫기

open t - 몸통 팔 순서로 클릭해서 내벽과 외벽 잇기



멀티라인 다 썼으면 벽체 선 모두 explode하고 선들 제자리로 움직여줌



벽선 기준으로 치수선 trim



lengthen (중심선 연장) - de - 800





문 그리기

문 레이어 생성 - 색상 4 - 실선



실내 문

rec - d - 900 - 200

x

offset 가로 30x2, 세로 30



문 두께 30

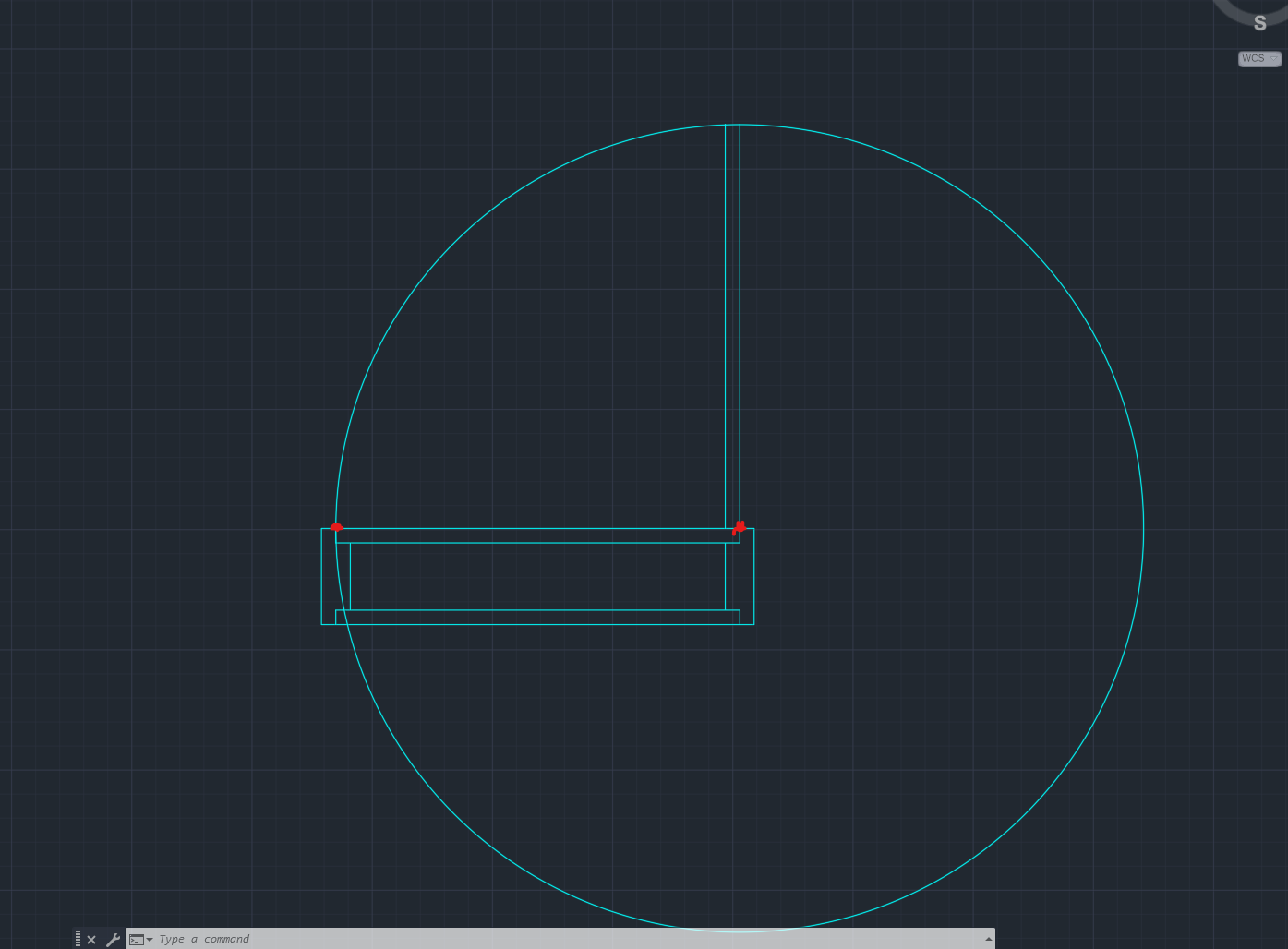

ci - 문시작 지점부터 끝까지



블록으로 설정

b - 이름은 d900 - pick point는 문 안쪽(빨간점) - select objects로 전부 선택 enter - ok







벽선 레이어 들어가서 문 프레임 양쪽에 벽선 그림



mi와 co로 8방향 문 생성
