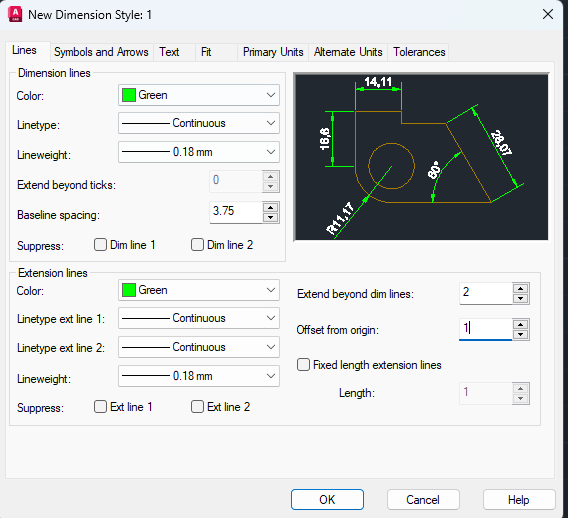

중심선 레이어 생성 - 선타입 load centerx2 - red coloroffset해서 중심선 그리기 치수선 레이어 생성 - 선타입 실선 - 색상 7Osnap 켜기 dimlinear로 치수 하나 쓰고 dimst - modify - fit 에서 50정도로 키움unit format - window desktop으로 해서 천 단위마다 컴마 찍힘 dimcontinue로 연속해서 치수 입력 외벽 그리기외벽 레이어 생성 - 2번 색상 mlstyle중심선 0을 기준으로 각 자리에 있는 선 ml(선 그리기)ml - st - 아까 지정한 스타일 이름 400 enter - s (스케일 옵션) 1 - j(자리맞추기) z선은 위에서 아래로 그림잘못 그린 선은 stretch로 옮기면 됨 내벽 그리기mlstyle 20..

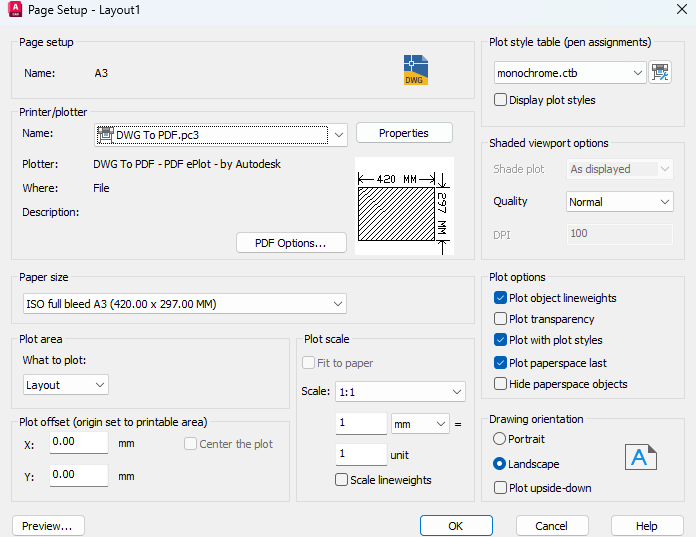

하단 layout에 들어가서 layout에 우클릭 - page setup manager I(insert)실행 - 도각 불러오기 - 열기 - 0,0 enter 템플릿으로 저장하기- layout 우클릭 - move or copy - move to end - create to copy 체크그러면 이렇게 layout 여러개 생성됨 - 상단 로고 - save as - drawing templete으로 저장 mview- mv 실행 - 영역 지정아래에서 축적 설정하고 잠금

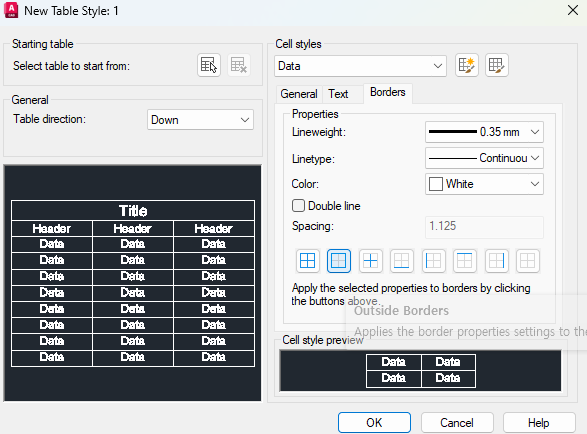

1. tablestyle스타일 지정 후에 어디에 적용할 건지 선택- lineweight(선가중치): 0.35- linetype: 실선- white- 테이블 외곽에 적용 - 테이블 경계 내부에 적용 - header/title - text - height 3.5 2. table- 데이터행(data rows) 개수를 1로 지정하면 테이블 행 개수는 3개 삽입(제목, 머리글은 항상 포함) 열 삽입 셀 선택하고 merge - merge all해서 병합 가능 - 특성 창에서 셀 폭(cell width) 조정- 셀 더블클릭해서 텍스트 입력 데이터 타입을 text로 바꿈 3. dimscale치수 비율 크기 조정- dimscale - 1:5로 키웟으면 5 입력 - dim 입력하면 됨- 선종류축적도 변경해줘야 함(선 ..

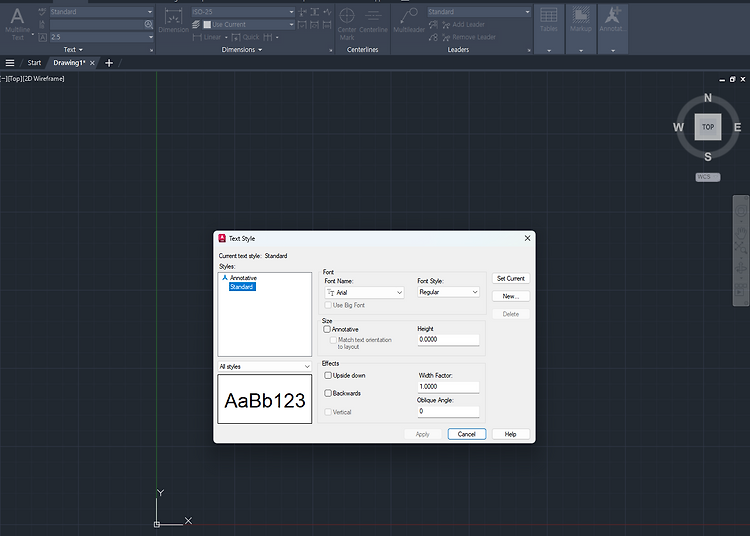

1. 문자 스타일 st상단 annotate - text 오른쪽 화살표 누르면 text style문자 선택하고 문자 스타일로 스타일 변경 - new : 스타일 추가- height : 이 스타일 쓸 때마다 높이가 지정됨. 0으로 하면 매번 지정하면 romans는 use big font 체크big font - whgtxt.shx 선택shx글꼴은 아시아 문자 지원 안 함(use big font 체크 안 하면 한글이 ?로 뜸) 2. 단일 행 문자(dtext) dt - single line- 문자 시작점 설정 - 높이 지정(mm) - 문자 회전 각도(0이니까 그냥 enter) - 문자 작성 완료(엔터 두번/ctrl+enter)여러 줄 작성해도 단일행으로 됨문자 편집은 더블클릭해서 편집 편집이 안되는 경우에는 ..
